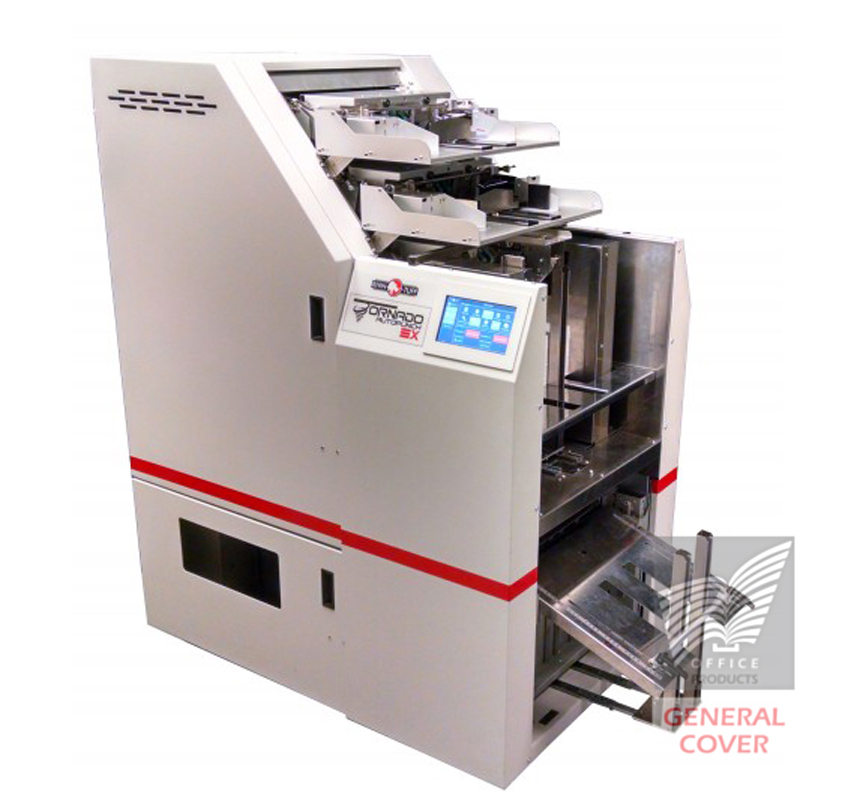

Tornado Autopunch EX - vue 1
  • Tornado Autopunch EX - vue 1
  • Tornado Autopunch EX - vue 2

Tornado Autopunch EX

Référence : 170906

La nouvelle Tornado Autopunch EX™ de Rhin-O-Tuff vous permet d’améliorer votre productivité et vos bénéfices en réduisant un travail intensif, passant de 5 à 1 seule étape !

Prix : nous consulter

Disponible : Sous 2 à 5 jours ouvrables

Pour tout besoin spécifique, n'hésitez plus !

Demander un devis Demander des informations

D'autres perforations sont possibles

Voir les autres types

Description

La Tornado Autopunch EX de Rhin-O-Tuff® est une machine innovante utilisant une technologie avancée mise au point par BDT Print Media afin d'alimenter, de regrouper, de perforer, et de sortir automatiquement des piles de livres prêts pour la reliure, le tout sur une plateforme unique.

Le système permettra de faire économiser les services de reliure des fournisseurs jusqu'à 40% grâce à l'efficacité du processus, réduisant ainsi considérablement le total de vos coûts. Prenant en charge la majeure partie des supports médias de l'industrie, le système prodigue une flexibilité inégalée permettant de réaliser des actions simultanées. Parfait pour des opérations sur demande ou en petite série, le système possède un logiciel facile d'utilisation pour la programmation, la vérification et autres changements.

4 étapes manuelles en moins:
- Aucune action manuelle requise pour la perforation
- Aucune séparation manuelle des piles de livres après la perforation
- Aucune feuille intermédiaire de couleur n'est requise lors de l'impression
- Aucune perforation manuelle requise pour les couvertures, intercalaires ou inserts
- Aucun rassemblement manuel des couvertures n'est requis

Une unique machine automatisée indépendante pour assembler et perforer afin de répondre aux besoins de vos opérations sur demande, avec un retour rapide sur investissement. Le système prend en charge des supports de 60 à 312g, dont les papiers d'impression à enduit poreux et lourds, et des supports spécifiques à la reliure comme le plastique, le vinyle ou autres textures. Deux bacs interposés peuvent supporter 15mm de média, et regroupent automatiquement l'avant et l'arrière des couvertures, inserts et intercalaires dans le bac des livres. Le bac principal possède une grande capacité pouvant contenir jusqu'à 2500 feuilles, dont les médias mixtes. Brevet déposé auprès de la technologie d'accumulation de papier, elle est conçue pour accumuler des couvertures, des intercalaires et des documents papiers, la machine peut ajuster automatiquement les poinçons selon le type de média utilisé pour une performance de perforation optimale. La technologie reconnue de Rhin-O-Tuff perfore jusqu'à 10,800 feuilles par heure, améliorant votre cadence de rendement.

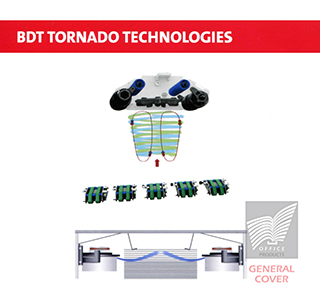

La machine est brevetée par BDT Tornado Technology et permet de séparer, de soulever et de manipuler la majeure partie des supports médias, dont les médias papiers et les autres composants de livres comme les couvertures, les intercalaires et inserts, en réduisant de façon sûre les temps d'arrêt.





Caractéristiques techniques

Ecran de contrôle en couleur 7 pouces démarrage rapide, pré-configuration du support média, statut de l'opération, affiche le cycle de perforation/matricielle et le niveau du bac à copeaux
Taille de la feuille Bords perforé de 210 à 305mm, Bords non-perforés de 147.3 à 317.5mm, Intercalaires jusqu'à ½ pouce (12,7 mm) d'extension de l'intercalaire
Media 60g/m² à 312g/m² incluant, Papier standard, papier texte/offset, Papier couché, Papier plastique (Acétate/PVC) et Couvertures/onglets Vynile, le support plastique doit être uniquement utilisé à partir d'un bac interposé
Capacité max. du bac principal jusqu'à 2500 feuilles 75/m²
Cadence de perforation Jusqu'à 10,800 feuilles par heure
Outils interchangeables Formats 21 29_7 (US letter) et A4 (International) avec 9 styles de reliure
Empileur Offset Jusqu'à 2700 feuilles 75/m²
Poids Environ 290Kg
Dimensions D900mm x W1350mm x H1660mm
Alimentation 230V 50Hz 3500 watts
Garantie et Sécurité 1 an/Norme CE
Type de matrice Trou des anneaux en plastique 19/21, Anneaux de couleurs 4
Puce RFID Affiche le type de matrice sur l'écran LCD, Affiche le cycle/nombre de perforations et de la matrice
Poinçons débrayables Poinçons pouvant être retirés selon la taille du papier
Capacité de stockage Peut accueillir 2 outils supplémentaires

Une question ? Une demande particulière ? Nos conseillers sont à votre écoute
du lundi au vendredi de 8h à 19h non-stop :

  • Par téléphone 03 84 78 38 39
  • Par fax 03 84 78 38 78
  • @ Par e-mail en cliquant ici

General Cover, 9 rue de la Gare, 70000 Vallerois-le-Bois
SIRET : 42324987900010 - RCS Vesoul Gray B 423 249 879

general cover systeme de reliure

Les différentes perforations possibles

Pas de perforation Exemple Spécifications
Diamètre Marge
Spirale Coils Plastique ou Métallique
2.5:1-.400”
10.16mm
bloc outils perforation rhin o tuff plastic coil 2,5 1 400pouce 10,16mm 1/4” Dia.
6.35mm Dia.
.250”
6.35mm
3:1-.3333”
8.47mm
bloc outils perforation rhin o tuff plastic coil 3:1 0,3333pouce 8,47mm 11/64” Dia.
4.37mm Dia
.168”
4.27mm
4:1-.2475”
6.29mm
bloc outils perforation rhin o tuff plastic coil 4 1 0,2475pouce 6,29mm 3/16” Dia.
4.76mm Dia.
.188”
4.78mm
4:1-.250”
6.35mm
bloc outils perforation rhin o tuff plastic coil 4:1 0,250pouce 6,35mm 11/64” Dia.
4.37mm
.188”
4.78mm
4:1-.250”
6.35mm - Oval
bloc outils perforation rhin o tuff plastic coil 4:1 0,250pouce 6,35mm oval 3.5mm de large
4.4mm Dia.
.188”
4.78mm
4:1-.248”
6.30mm
bloc outils perforation rhin o tuff plastic coil 4:1 0,248pouce 6,30mm 3/16” Dia.
4.76mm
.188”
4.78mm
4:1-.2475”
6.29mm - Oval
bloc outils perforation rhin o tuff plastic coil 4:1 0,2475pouce 6,29mm oval 5/32” de large - 3/16” Dia.
3.97mm de large - 4.76mm Dia.
.188”
4.78mm
5mm-.1969”
5.00mm
bloc outils perforation rhin o tuff plastic coil 5mm 0,1969pouce 9/64” Dia.
3.57mm
.160”
4.06mm
5:1-.200”
5.08mm
bloc outils perforation rhin o tuff plastic coil 5:1 0,200pouce 5,08mm 9/64” Dia.
3.57mm
.160”
4.06mm
6mm-.2362”
6.00mm
bloc outils perforation rhin o tuff plastic coil 6mm 0,2362pouce 11/64” Dia.
4.37mm
.188”
4.78mm
6mm-.2362”
6mm - Oval
bloc outils perforation rhin o tuff plastic coil 6mm 0,2362pouce oval 3.5mm de large
4.4mm Dia.
.188”
4.78mm
Anneau Métallique
3:1-.3333”
8.47mm
bloc outils perforation rhin o tuff metal wire 3 1 0,3333pouce 8,47mm rond 11/64” Dia.
4.37mm
.168”
4.27mm
3:1 Calendrier bloc outils perforation rhin o tuff metal wire 3 1 thumb pouce rond 3/4” Dia. - 11-64" Dia.
19.05mm Dia. - 4.37mm Dia.
.168” - .168”
4.27mm - 4.27mm
2:1-.500”
12.7mm
bloc outils perforation rhin o tuff metal wire 2 1 0,500pouce 12,7mm rond 1/4” Dia.
6.35mm Dia.
.250”
6.35mm
2:1-.500”
12.7mm
bloc outils perforation rhin o tuff metal wire 2 1 0,500pouce 12,7mm rectangle 1/4” de large - 1/8" de haut
6.35mm de large - 3.18mm de haut
.188”
4.78mm
2:1-.500”
12.7mm
bloc outils perforation rhin o tuff metal wire 2 1 0,500pouce 12,7mm carre 1/4” de côté
6.35mm de côté
.250”
6.35mm
3:1-.3333”
8.47mm
bloc outils perforation rhin o tuff metal wire 3 1 0,3333pouce 8,47mm carre 3/4” Dia. - 5/32” de côté
19.05mm Dia. - 3.97mm de côté
.179”
4.55
3:1 Calendrier bloc outils perforation rhin o tuff metal wire 3 1 thumb pouce carre 3/4” Dia. - 5/32" de côté
19.05mm Diam. - 3.97mm de côté
.179” - .179”
4.55mm - 4.55mm
3:1-.3333”
8.47mm - OVER Size
bloc outils perforation rhin o tuff metal wire 3 1 0,3333pouce 8,47mm over size carre 3/16” de côté
4.76mm de côté
.179”
4.55mm
Anneau Plastique
Comb-.5625”
14.29mm
bloc outils perforation rhin o tuff plastic comb comb 0,5625pouce 14,29mm ajustable 5/16” de large - 1/8” de haut
7.94mm de large - 3.18mm de haut
.245" à .156"
6.22mm - 3.96mm
