ABL 500

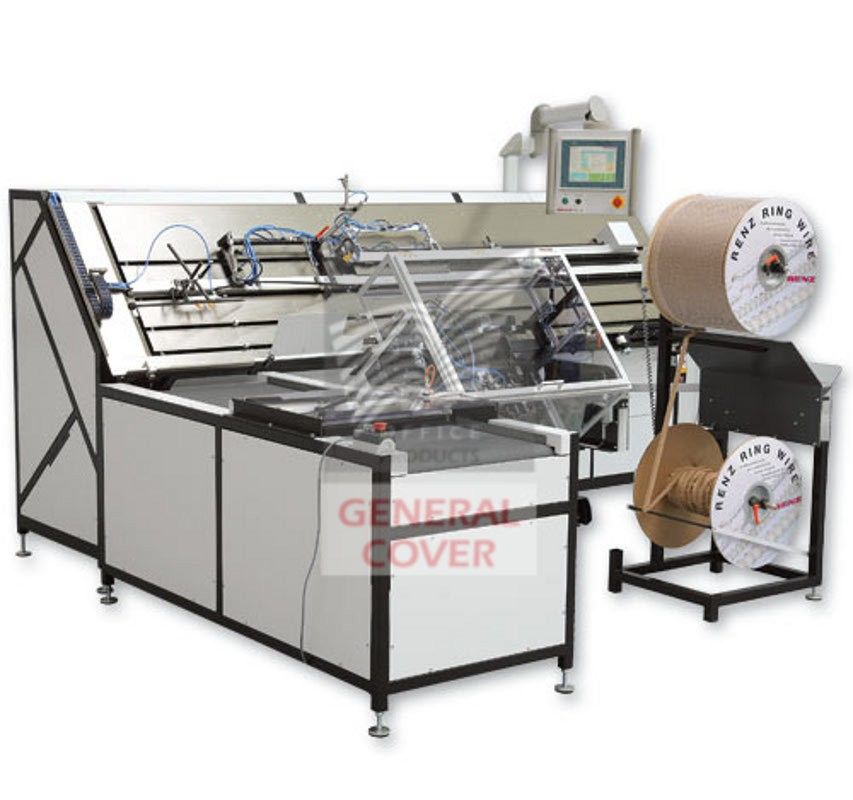

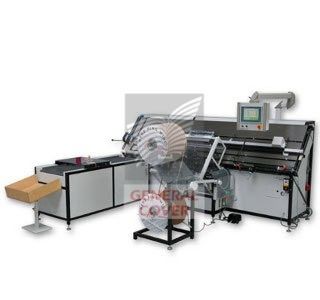

Relieuse ABL 500

Référence : 405002301

Module de pose automatique ABL 500 pour reliures anneaux métalliques, ligne automatique pour reliure. Capacité de reliure : 200 feuilles.

Prix : nous consulter

Disponible : Sous 2 à 5 jours ouvrables

Pour tout besoin spécifique, n'hésitez plus !

Demander un devis Demander des informations

Description

Ligne automatique pour reliure intégrale anneaux métalliques à partir de la bobine. Pour blocs, calendriers et reliures sequentielles
Plage de formats extrême de 70 mm à 500 mm, plage des diamètres de 3/16" (5,5 mm) à 1" (25,4 mm).
Le papier à relier pré-perforé est manuellement posé sur la station de pose, ensuite il est automatiquement guidé dans l'élément intégral ouvert et serré.

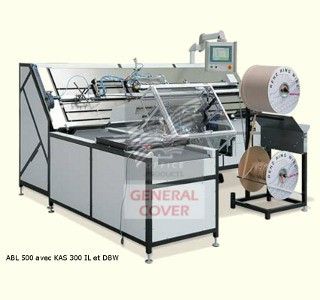

Pour la réalisation des calendriers, l'outil à crochet KAS 300 IL est utilisé. Les tiges droits sont mis à disposition dans un chargeur et séparés. Ensuite ils sont formés en forme de crochet et insérés automatiquement dans l'élément ouvert avant la serrage des boucles.
Le déroulement de la bobine, de même quie la récupération du papier de séparation, s'effectuent automatiquement et simplement. L'enroulement de la bande de séparation permet à comprimer le volume du papier.

Extensions:
Accouplement à une assembleuse (pour des quantités importantes)
DBW retourner de couverture
KL 500 stacker de réception: avec sélection des hauteurs et du décalage de superposition transfert à une mise sous film (pour des quantités importantes).

Ensemble de pièces de remplacement disponible en option. Ce jeu de pièces détachées mécaniques et électroniques vous assure une disponiblité des pièces courantes en cas de besoin.

Les plus du produit ABL 500 :
- hautes performances: jusqu'à 2100 cycles / h
- adaptation immédiate de toute la ligne sur le moniteur de 2 à 30 minutes grâce à la technique numérique et au système QSA (quick size adjustment = poincons débrayables)
- le contrôle centrale de la machine est basée par touche digitale à l'écran, les données de la machine se fait en caractères lisibles
- les donnés spécifiques à une commande sont entrées à l'écran tactile et peuvent être sauvegardées pour les commandes répétitives
- système entièrement automatique la réalisation des calendriers avec crochets
- plage de formats extrême: côté relié de 70 à 500 mm (sur demande 520 mm), côté non relié de 90 à 700 mm
- dos prolongés jusqu'à 150 mm (max. 850 mm)
- le module ABL 500 peut être utilisé individuellement mais peut être combiné avec le module de perforation ASB 500 ultérieurement
- qualité "Made in Germany"

Caractéristiques techniques

Laize de travail max. 500 mm
Format, côté relié max. 500 mm (sur demande 520 mm),
min. 70 mm
Format, côté non-relié max. 700 mm, min. 70 mm
Epaisseur du bloc max. 20 mm
Capacité de reliure max. 2.100 brochures/h resp. jusqu'à 1.900 calendriers/h (dépend du produit, de la logistique et de l'opérateur)
ø réalisables 3/16" - 1" (5,5 - 25,4 mm)
Pas 4
Temps de réglage de ø à ø 2 - 30 min. (dépend du ø et du pas)
Changement de format sans changement de diamètre dans quelques minutes
Changement de format avec changement de diamètre 2 - 30 min. (dépend du ø et du pas)
Compteur de pièces oui
Traitement des tiges droits KAS 300 IL
Dimensions de la machine L x l x h 330 x 190 cm, avec bande d'étalage 330 x 230 cm
Emballage / L x l x h caisse / 370 x 185 x 244 cm
Poids / net, brut 1.300 kg / 1.950 kg
Encombrement environ 6,5 m²
Air comprimé 7,5 bar 450 - 500 l/min.
Alimentation 3 x 400/230V / 3Kw
Alimentation électrique pour l'export d'autres voltages disponibles sur demande
